CYPELEC REBT
Instalaciones eléctricas de baja tensión

Compre el programa Cypelec de CYPE Ingenieros a través de Internet y obtenga un 10% de descuento sobre el PVP Solicitud de información sobre los productos de CYPE IngenierosFAQ. Consulte las respuestas a las preguntas más frecuentes de Cypelec

CYPELEC REBT es una aplicación diseñada para realizar el cálculo de instalaciones eléctricas en baja tensión según el Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002). Genera el proyecto de la instalación, y la Memoria Técnica de Diseño y el Certificado de la Instalación con el formato proporcionado por diferentes comunidades autónomas. Permite dibujar esquemas de la instalación y el diseño de los cuadros de mando y protección.

Este software ha sido desarrollado en colaboración con el Área de Ingeniería Eléctrica del Departamento de Ingeniería Mecánica y Energía de la Universidad Miguel Hernández de Elche.

ÍNDICE

Normativa utilizada

CYPELEC REBT. Instalaciones eléctricas de baja tensión. Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002)

CYPELEC REBT es una aplicación diseñada para asistir al proyectista de instalaciones eléctricas en baja tensión, basada en la verificación del Reglamento Electrotécnico para Baja Tensión (REBT), aprobado y reflejado en el Real Decreto 842/2002 de 2 de Agosto de 2002, y publicado en el BOE nº224 de fecha 18 de septiembre de 2002.

En la implementación de los requerimientos exigidos por el Reglamento, se ha tenido en cuenta lo especificado en las Instrucciones Técnicas Complementarias (ITC-BT) así como en la Guía Técnica de aplicación del Reglamento. También se han contemplado las normas UNE a las que el propio Reglamento se remite para el desarrollo de determinados cálculos y comprobaciones (por ejemplo: UNE 20460-5-523, UNE-HD 60364-4-43, UNE-EN 60909, etc.).

La información correspondiente a la aplicación del Reglamento en la verificación de los distintos elementos que componen la instalación eléctrica (cables, aparamenta, etc.), puede consultarse en los listados justificativos que la aplicación proporciona sobre cada uno de dichos elementos.

CYPE 3D. Opciones de visualización

Asesoramiento y colaboración

Para el diseño, tanto del interfaz de la aplicación como de los procedimientos de cálculo de la misma, incluyendo la selección de la normativa contemplada, CYPE Ingenieros ha contado con el asesoramiento del Área de Ingeniería Eléctrica del Departamento de Ingeniería Mecánica y Energía de la Universidad Miguel Hernández de Elche. Dicho asesoramiento forma parte del convenio de colaboración suscrito, para el desarrollo de CYPELEC REBT, entre CYPE Ingenieros y la Universidad Miguel Hernández.

CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

Características principales de CYPELEC REBT



Alguna de las características principales de CYPELEC REBT son:

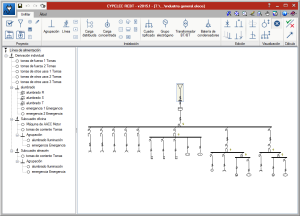

Interfaz de usuario

Interfaz de usuario accesible y con múltiples ayudas a la edición: cuadros tipificados, grupos de líneas, circuitos predefinidos, copiar, pegar, mover e igualar propiedades, deshacer-rehacer, modos de edición (unifilar/árbol) y nuevos componentes de la instalación: baterías de condensadores, transformadores BT/BT, etc.





CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)



Cableado

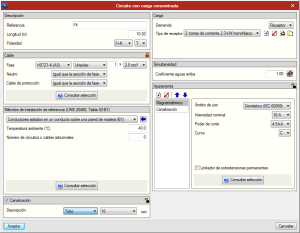

Introducción de todo tipo de cableado por familias o por características del conductor y del aislamiento así como de todos los métodos de instalación descritos en la norma UNE-20460.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)



Dimensionamiento

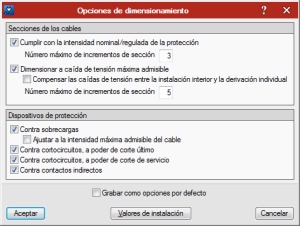

CYPELEC REBT. Opciones de dimensionamiento

CYPELEC REBT dispone de un sistema de dimensionamiento automático de las líneas que permite al usuario configurar los criterios que desea que el programa tenga en cuenta en este proceso.

El dimensionamiento se configura en el diálogo "Opciones de dimensionamiento", al cual se accede seleccionando el botón Opciones de dimensionamiento situado en la barra de herramientas de la solapa Unifilar o Árbol (grupo "Proyecto"). En este diálogo es posible:

  • Aumentar la sección del cable para cumplir con la intensidad nominal o intensidad regulada de la protección.

    En esta opción se debe especificar el número máximo de incrementos de sección que se desea que el programa realice automáticamente.

  • Dimensionar a caída de tensión máxima admisible, con la posibilidad añadida de habilitar en dicho dimensionado la compensación de la caída de tensión entre la instalación interior y la derivación individual.

    En esta opción se debe especificar el número máximo de incrementos de sección que se desea que el programa realice automáticamente.

  • Dimensionar los dispositivos de protección frente a sobrecargas, con la posibilidad añadida de ajustar la intensidad nominal de la protección a la intensidad máxima admisible del cable.

  • Dimensionar los dispositivos de protección frente a cortocircuitos a poder de corte último y a poder de corte de servicio.

  • Dimensionar los dispositivos de protección frente a contactos indirectos.

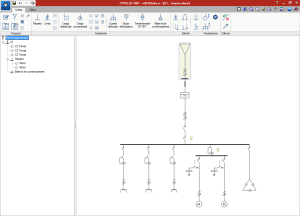

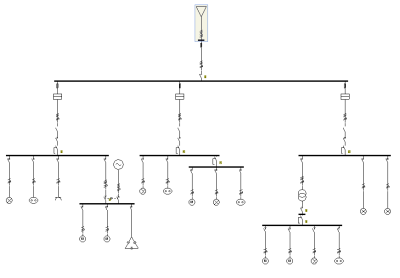

Esquemas

Gran versatilidad a la hora de plantear los esquemas en cuanto a número de elementos, niveles de agrupación y tipos de carga.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

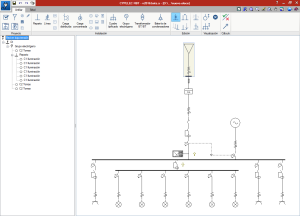

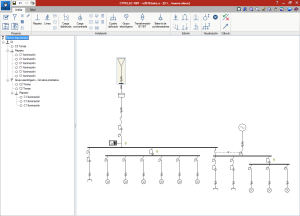

Tipologías de suministro

Distintas tipologías de suministro: red en baja tensión, grupo electrógeno aislado y centro de transformación.

Además de especificar el tipo de suministro principal, de entre los indicados, el programa ofrece la posibilidad de introducir un suministro complementario a través de un grupo electrógeno que puede dar servicio a la totalidad de la instalación, a una parte de la instalación o para poner en marcha los servicios de emergencia que se estimen oportunos en caso de fallo del suministro normal.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

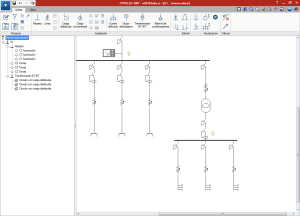

Transformador intermedio BT/BT

A lo largo del recorrido de la instalación se ofrece la posibilidad de introducir un transformador intermedio para la elevación o reducción de la tensión nominal, como es el caso del empleo de una transformador para instalaciones que se alimenten a muy baja tensión de seguridad (MBTS).



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)



Batería de condensadores

El factor de potencia en cualquier parte de la instalación podrá ser mejorado mediante la introducción de una batería de condensadores que podrá instalarse tanto a nivel individual (receptor) como a nivel colectivo (grupo de circuitos).



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

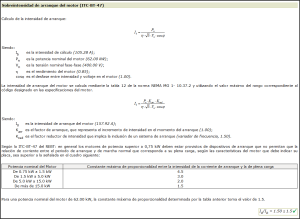

CYPELEC REBT. Comprobación de la sobreintensidad de arranque del motor

Motores

CYPELEC REBT comprueba la intensidad de arranque de motores y permite el uso de arrancadores para reducir la intensidad de arranque y limitar de este modo su incidencia en la instalación. También tiene en cuenta la contribución de los motores asíncronos a las corrientes de cortocircuito. Más información en los siguientes apartados de esta misma página:



Precisión del cálculo

Cálculos precisos al utilizar el método de las componentes simétricas para obtener las corrientes de cortocircuito o el cálculo por fases de líneas trifásicas desequilibradas.

Más información sobre el cálculo a cortocircuito mediante el método de las componentes simétricas More info link.

Más información sobre el cálculo de intensidades por fases desequilibradas More info link.

Listados de justificación

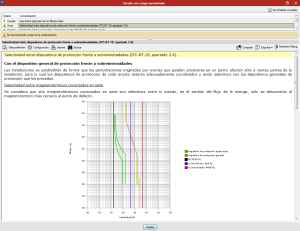

Listados de justificación de todas las comprobaciones efectuadas por el programa.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002) CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

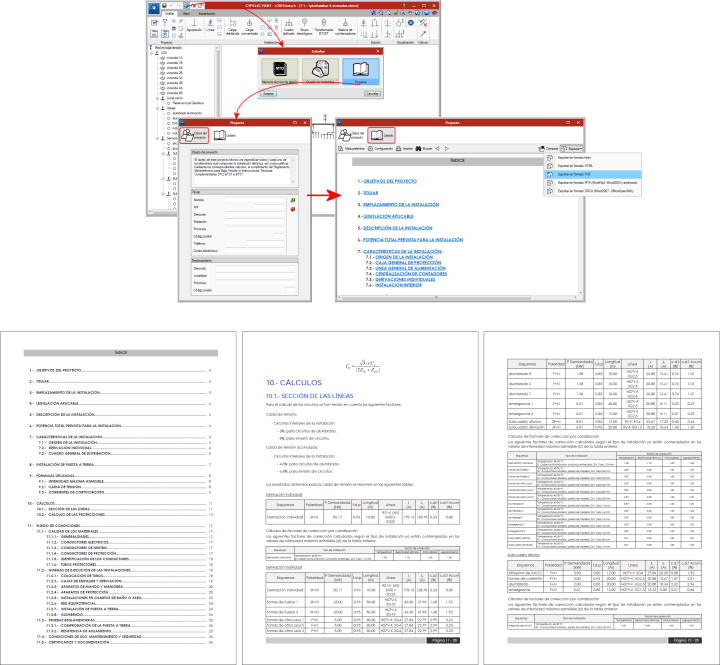

Proyecto de la instalación eléctrica

CYPELEC REBT permite generar el proyecto de la instalación eléctrica. El documento generado contiene los capítulos referidos a los listados descriptivos y justificativos, las mediciones, y el pliego de condiciones. El proyecto se complementa con la composición de los planos que ya era posible realizar desde versiones anteriores.

En el programa, el proyecto de la instalación se genera seleccionando el botón Listados Listados de la barra de herramientas superior y la opción "Proyecto" en el diálogo emergente.



CYPELEC REBT. Proyecto de la instalación eléctrica



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

Cargas distribuidas y cuadros tipificados

Con cualquier configuración es posible introducir elementos predefinidos, cargas distribuidas y cuadros tipificados. La potencia de estas herramientas radica en la posibilidad de que el usuario almacene las tipologías de cargas y distribuciones que más utilice de modo que puedan ser utilizadas las veces que sean necesarias sin necesidad de volver a configurar cada una por separado.



  • Cargas distribuidas
    El concepto de carga distribuida se aplica a situaciones en las que se quiere introducir un conjunto de cargas con una configuración determinada para que sea tratada como un bloque en su conjunto. Por ejemplo podría darse el caso de una instalación de grandes dimensiones como pueda ser una nave industrial o un hospital en los que se vaya a realizar un reparto de la iluminación por sectores y en la que resulte más cómodo introducir un bloque de carga distribuida para copiarlo varias veces y a continuación realizar pequeñas modificaciones en cada uno de ellos.

  • CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)Cuadros tipificados
    El modo de aplicación sería similar al de carga distribuida, pero con la salvedad de que las modificaciones que se realicen en un bloque se verán reflejadas en todos los del mismo tipo. Un claro ejemplo de aplicación sería el diseño de un grupo de viviendas para las cuales se define previamente la distribución de las líneas eléctricas y a continuación insertan tantos bloques como viviendas se quieran plantear.

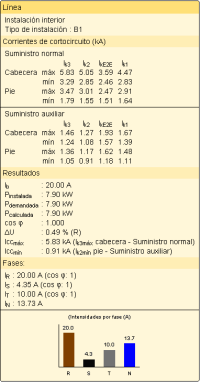

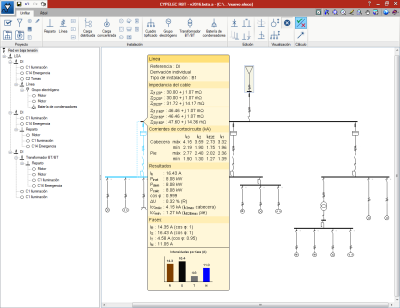

Visualización de magnitudes calculadas

Visualización directa de las magnitudes calculadas sobre el propio esquema con “tooltips” desplegables.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

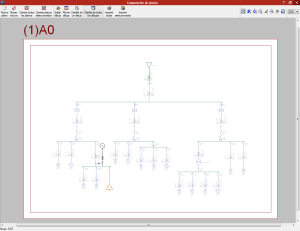

Planos

Generación de planos con información detallada de las líneas y las cargas. El programa posibilita que el usuario realice una selección de parámetros para mostrarlos en los planos del esquema unifilar. Cuando se pulsando el botón Configuración de planos"Configuración de planos" (sección "Proyecto" de la barra de herramientas disponible en las solapas "Unifilar" y "Árbol"), se abre una ventana en la que es posible realizar dicha selección.

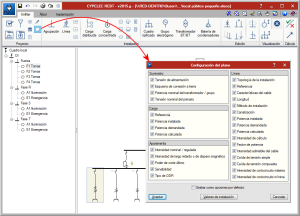

CYPELEC REBT. Configuración de planos CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

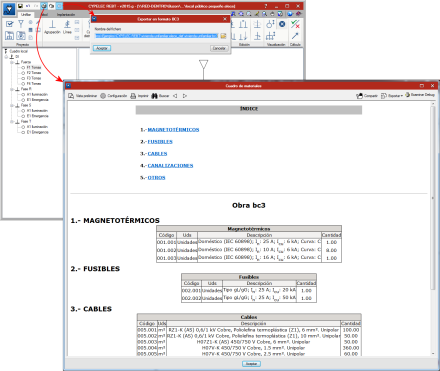

Medición de la instalación y exportación a FIEBDC-3

El programa mide los elementos de la instalación introducidos en el esquema unifilar (cables, protecciones, conducciones…). Se genera un documento preparado para su impresión y también es posible generar un fichero en formato FIEBDC-3 que puede ser importado por programas de mediciones y presupuestos como “Arquímedes”.



CYPELEC REBT. Medición de la instalación y exportación a FIEBDC-3



Ampliación de información y características avanzadas

Cálculo a cortocircuito

CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)

CYPELEC REBT realiza el cálculo de corrientes de cortocircuito siguiendo el método de las componentes simétricas. Basado en el teorema de Thevenin, y siendo aplicable a todo tipo de redes hasta 230 kV, consiste en la inducción de una fuente de tensión equivalente en el punto de cortocircuito y la sustitución de cada elemento del bucle de defecto por su impedancias directa, inversa y homopolar correspondiente. Una vez establecido este sistema, se procede a obtener la corriente de cortocircuito en el mismo punto en el que se colocó la fuente de tensión “virtual”.

Gracias a su destacado aspecto analítico y a su mayor precisión respecto al resto de procedimientos se dispone de la mejor de las herramientas en cuanto al cálculo de defectos en la instalación.

Hipótesis para el cálculo de las corrientes de cortocircuito

Se comprueba las intensidades de cortocircuito máximas y mínimas para cada una de las hipótesis de suministro establecidas, en caso de que exista más de una, de forma que los dispositivos de protección garanticen la protección frente a cortocircuitos para todas las fuentes de suministro de alimentación.

Cálculo de intensidades por fases desequilibradas

A la hora de proyectar una instalación eléctrica trifásica suele darse por supuesto que la distribución de las cargas en cada una de las fases se realizará de manera equilibrada. Este modo de proceder puede resultar más cómodo a la hora de plantear el diseño, pero se trata de una mera aproximación ya que lo cierto es que el equilibrio total es muy difícil de conseguir. La posibilidad de realizar un diseño de la instalación con un reparto desequilibrado por fases permite al usuario seleccionar la fase a la que se conecta cada una de las cargas. De este modo es posible realizar un estudio preliminar de la distribución de las mismas y evitar desequilibrios entre fases que puedan afectar al correcto funcionamiento de la instalación.

Además, en caso de que la instalación planteada presente algún desequilibrio entre fases, el programa realizará todas las comprobaciones pertinentes de manera que se modelice el comportamiento real de las líneas. En este sentido, se tendrán en cuenta las corrientes que circulan por cada una de las fases y por el neutro para compensar el desequilibrio entre las mismas, se considerarán dichas intensidades a la hora de dimensionar correctamente la sección de cada conductor (incluido el neutro) y se calcularán tanto las caídas de tensión simples (fase-neutro) como las caídas de tensión compuestas (fase-fase).

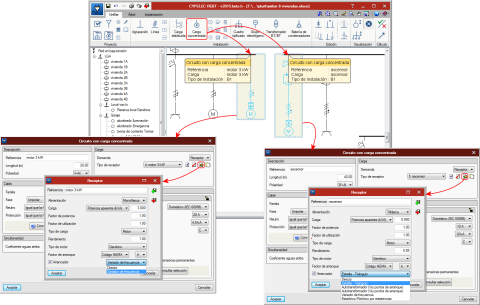

CYPELEC REBT. Motores y arrancadores

CYPELEC REBT. Comprobación de la sobreintensidad de arranque del motor

Motores

Comprobación de la intensidad de arranque de motores y uso de arrancadores



En el momento del arranque, los motores asíncronos requieren unos niveles de intensidad superiores a los que consumen en condiciones nominales de operación. Estas sobreintensidades pueden generar caídas de tensión muy acusadas en la instalación, motivo por el cual el REBT limita la relación entre la intensidad de arranque y la intensidad nominal en función de la potencia del motor en cuestión.



El programa permite establecer los datos referentes al arranque tanto mediante la introducción manual de un coeficiente multiplicador de la intensidad nominal, como haciendo uso de la nomenclatura de la norma americana establecida por el código NEMA que aparece en las especificaciones técnicas de algunos motores.



En caso de que no se cumplan las condiciones establecidas en el REBT, el usuario podrá seleccionar un arrancador para reducir la intensidad de arranque y limitar de este modo su incidencia en la instalación. Los tipos de arranque que se pueden escoger son los siguientes:



Arquímedes y Control de obra. Incluir un nuevo proveedor en un comparativo de compras existente

  • Arranque directo
  • Arranque estrella-triángulo
  • Arranque por autotransformador (con 2 puntos de arranque)
  • Arranque por autotransformador (con 3 puntos de arranque)
  • Arranque rotórico/estatórico por resistencias
  • Variador de frecuencia

El arrancador seleccionado, además de afectar al cálculo, se ve reflejado en el unifilar y en los planos con su icono correspondiente.

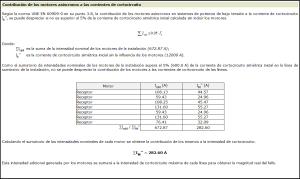

CYPELEC REBT. Cálculo de la contribución de los motores asíncronos a las correientes de cortocircuito

Contribución de los motores asíncronos a las corrientes de cortocircuito

Debido a la inercia que presentan los motores en el momento en el que se produce el cortocircuito, cada uno de ellos se convierte transitoriamente en una fuente de generación de potencia que contribuye a incrementar el valor de la intensidad de cortocircuito máxima. Por este motivo, y siguiendo las directrices de la norma UNE-EN 60909, se ha implementado esta circunstancia de modo que se tenga en cuenta el valor real de la corriente de cortocircuito en cada una de las líneas de la instalación.

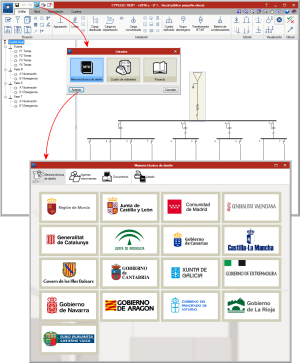

Memorias técnicas de diseño (MTD)

CYPELEC REBT genera las Memorias Técnicas de diseño y los certificados de la instalación según los formatos definidos por diferentes comunidades autónomas. También dispone de una versión exclusiva para obtener las MTD y el certificado de la instalación.

En la página CYPELEC REBT Memorias técnicas de diseño (MTD) dispone de más información sobre la generación de las MTD en CYPELEC REBT.

Líneas bifásicas, cálculo y conexión de puesta a tierra, Cálculo de embarrados y líneas puente, instalaciones fotovoltaicas, implantación, diseño de cuadros eléctricos, esquema multifilar

Además de las características indicadas anteriormente, CYPELEC RBT dispone de otras características avanzadas que se incluyen en módulos del programa. En los siguientes enlaces dispone de información resumida de los módulos de CYPELEC RBT:

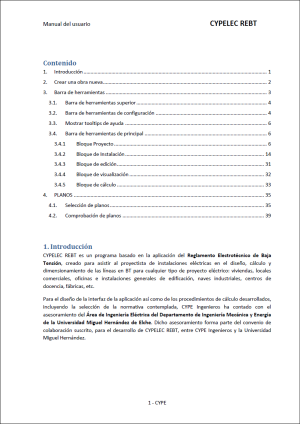

Manual de CYPELEC REBT

Pulse en la siguiente imagen para visualizar y descargar el manual de CYPELEC REBT en formato PDF.



CYPELEC REBT. Instalaciones eléctricas de baja tensión (Real Decreto 842/2002)



Novedades de las últimas versiones de CYPELEC REBT

En los siguientes enlaces puede encontrar información sobre las novedades de CYPELEC REBT en las versiones 2015 y 2016 de los programas de CYPE:

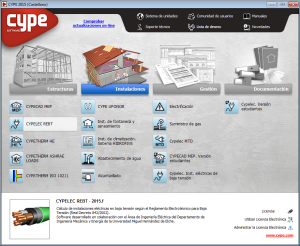

Versiones de CYPELEC REBT

CYPELEC REBT. Instalaciones eléctricas de baja tensión. Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002)

Existen varias versiones de CYPELEC REBT y a todas se accede mediante el mismo icono del menú principal de los programas de CYPE y a las que es posible añadir los diferentes módulos de CYPELEC REBT. Las versiones de CYPELEC REBT son:



CYPELEC REBT Obras grandes y muy grandes

Representa la versión completa de CYPELEC REBT, a la cual se le pueden añadir los módulos del programa.

Los módulos de CYPELEC REBT More info link, alcanzan su mayor rendimiento con esta versión de CYPELEC REBT (aunque algunos, también pueden añadirse con las versiones limitadas del programa).

Incluye la generación de las Memorias Técnicas de Diseño (MTD) según los modelos previstos por las diferentes comunidades autónomas implementados en el programa. No existe ninguna limitación de potencia de la instalación para la generación de las MTD.

Consulte los modelos de MTD que actualmente están disponibles en el programa More info link.

CYPELEC REBT Obras medianas

Versión de CYPELEC REBT con las siguientes limitaciones:



  • Número máximo de líneas: 25
  • No incluye el dimensionamiento ni la comprobación de las instalaciones que contengan: grupos electrógenos asistidos, transformadores intermedios BT/BT, baterías de condensadores, cuadros tipificados, cargas distribuida, varios conductores por fase.
  • No permite el cálculo por fases.

"CYPELEC REBT Obras medianas" también incluye la generación de las MTD, aunque con las limitaciones mencionadas en lo puntos anteriores (a no ser que la licencia de uso incluya también la versión limitada "CYPELEC REBT Memorias técnicas de diseño" que sólo tiene la limitación de potencia demandada de 100 kW).

Opcionalmente se pueden adquirir algunos módulos de CYPELEC REBT. En el apartado "Módulos de CYPELEC REBT" se indican los módulos que pueden incluirse en cada versión de CYPELEC REBT More info link.

CYPELEC REBT Memorias técnicas de diseño (MTD)

CYPELEC REBT. Memorias técnicas de diseño (MTD)

Versión limitada a la obtención de la Memoria Técnica de Diseño y del Certificado de la Instalación con el formato proporcionado por diferentes comunidades autónomas. Tiene las siguientes limitaciones:



  • La potencia demandada por la instalación debe ser menor o igual a 100 kW.
  • No incluye el dimensionamiento ni la comprobación de las instalaciones que contengan: grupos electrógenos asistidos, transformadores BT, baterías de condensadores, cuadros tipificados, cargas distribuida, varios conductores por fase.
  • No permite el cálculo por fases.

Los modelos de MTD disponibles en el programa son los mismos que los indicados para la versión "CYPELEC REBT obras grandes y muy grandes".

Se pueden adquirir opcionalmente algunos módulos de CYPELEC REBT. En el apartado "Módulos de CYPELEC REBT" se indican los módulos que pueden incluirse en cada versión de CYPELEC REBT More info link. En cualquier caso, con esta versión de CYPELEC REBT no puede imprimir ningún otro listado que no sean las MTD y el Certificado de la instalación aunque podrá calcular, comprobar y dimensionar instalaciones sin límite de líneas, con una potencia demandada por la instalación menor o igual a 100 kW.

Consulte los modelos de MTD que actualmente están disponibles en el programa More info link.

CYPELEC REBT Obras pequeñas

Esta versión de CYPELEC REBT sólo admite 10 líneas, tiene las mismas limitaciones que "CYPELEC REBT Obras medianas", pero no incluye la generación de las MTD ni permite el uso de ninguno de los módulos de CYPELEC REBT.

Módulos de CYPELEC REBT

Aunque todas las versiones de CYPELEC REBT indicadas en el apartado anterior pueden complementarse con la adquisición de algunos de los siguientes módulos, el máximo potencial de estos se alcanza con la versión completa del programa "CYPELEC REBT obras grandes y muy grandes". Los módulos de CYPELEC REBT son:



Cálculo de líneas bifásicas

Este módulo permite realizar una distribución bifásica a partir de una distribución trifilar (2F+N), y una alimentación bifásica de los receptores eléctricos a través de dos fases (2F).

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

Cálculo avanzado de sistemas de puesta a tierra

Este módulo realiza el cálculo del sistema de puesta a tierra según el método propuesto por la norma IEEE std 80 2000 "IEEE Guide for Safety in AC Substation Grounding", que está indicado, principalmente, para subestaciones de corriente alterna al aire libre, incluyendo plantas de generación, transporte y distribución; y que además puede aplicarse al diseño de subestaciones interiores de corriente alterna.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

Sistemas especiales de conexión a tierra

Este módulo permite dimensionar la instalación eléctrica con alguno de los siguientes esquemas de conexión a tierra: TN-S (puesta a neutro), IT (neutro aislado), IT (neutro impedante).

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Sin la inclusión de este módulo en la licencia de usuario CYPELEC REBT sólo permite el esquema de conexión a tierra TT.

Más información More info link.

Cálculo de embarrados y líneas puente

Cuando se proyectan instalaciones de elevada potencia, suele ser habitual colocar una serie de barras de cobre o de aluminio a la entrada del cuadro general de mando y protección o en el reparto de contadores. Estos embarrados servirán para distribuir la corriente hacia las protecciones de cada línea, con lo que soportarán intensidades muy elevadas. Por lo tanto, es necesario comprobar el correcto dimensionamiento de las barras, tanto para los esfuerzos térmicos como para los esfuerzos mecánicos que deberán soportar.

Mediante el módulo Cálculo de embarrados y líneas puente, es posible calcular los embarrados de entrada de los cuadros eléctricos.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

Instalaciones fotovoltaicas

El módulo de Instalaciones fotovoltaicas de CYPELEC REBT permite diseñar y calcular todos los elementos que componen una instalación de captación tomando como referencia normativa el Pliego de Condiciones Técnicas de Instalaciones Aisladas de Red (PCT-A-REV - febrero 2009).

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

Implantación

Este módulo permite dibujar esquemas de la instalación mediante las opciones que aparecen en su barra de herramientas, compuesta por las secciones Planos, Instalación y Edición.

Se pueden introducir líneas de circuitos, elementos de suministro, derivación, maniobra y cargas finales para su posterior impresión en un plano. Esta funcionalidad permite una total libertad a la hora de realizar diseños y de introducir elementos, pudiendo modificar su posición y orientación en todo momento con las herramientas de edición.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

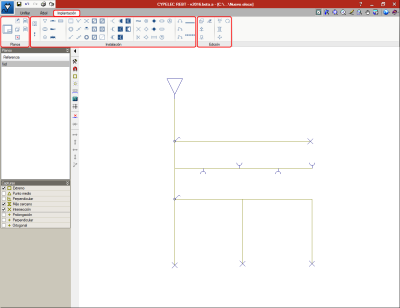

CYPELEC REBT. Vista en planta de la instalación



CYPELEC REBT. Circuitos con carga distribuida en implantación

CYPELEC REBT. Cálculo en implantación de circuitos con carga distribuida

Con el módulo "Circuitos con carga distribuida en implantación", CYPELEC REBT permite calcular y dimensionar circuitos introducidos y distribuidos en la solapa Implantación, e incorporarlos en el esquema Unifilar.

Los circuitos, los cuadros y los subcuadros definidos en Implantación se puede incorporar en cualquier nivel dentro del esquema Unifilar y cuantas veces sea requerido. Para ello se utilizan los botones Carga en implantación (Carga en implantación) y Importar un cuadro introducido en implantación (Importar un cuadro introducido en implantación), ubicados ambos en el menú de herramientas de la solapa "Unifilar".

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Además, requiere que la licencia de uso disponga del módulo Implantación.

En la página CYPELEC REBT - Circuitos con carga distribuida en implantación, dispone de más información sobre este módulo de CYPELEC REBT. More info link



CYPELEC REBT. Carga en implantación



CYPELEC REBT. Cálculo de redes malladas

CYPELEC REBT. Cálculo de redes malladas

Con el módulo "Cálculo de redes malladas", CYPELEC REBT permite calcular y dimensionar circuitos distribuidos en forma de malla o anillo en la solapa Implantación.

El circuito distribuido en forma de malla o anillo en Implantación se puede incorporar en cualquier nivel dentro del esquema Unifilar y cuantas veces sea requerido. Para ello se utilizan los botones Carga en implantación (Carga en implantación) y Importar un cuadro introducido en implantación (Importar un cuadro introducido en implantación), ubicados ambos en el menú de herramientas de la solapa "Unifilar".

Uno de los puntos fuertes de este módulo y que se perfila como elemento diferenciador respecto a otros programas, es el tratamiento del cortocircuito en redes malladas.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Además, requiere que la licencia de uso disponga de los módulos Implantación y Circuitos con carga distribuida en implantación.

En la página CYPELEC REBT - Implantación - Cálculo de redes malladas dispone de más información sobre este módulo de CYPELEC REBT, incluido el cálculo a cortocircuito en redes malladas. More info link



Diseño y comprobación de canalizaciones compartidas

CYPELEC REBT. Diseño y comprobación de canalizaciones compartidas

El módulo de canalizaciones compartidas permite establecer la configuración de aquellos circuitos que discurren juntos a lo largo de un mismo tubo, canal o bandeja.

Tras realizar la distribución en planta de la instalación eléctrica (solapa Implantación), el usuario puede definir el tipo de canalización utilizada para conducir los conductores que alimentan a los receptores introducidos. Posteriormente se deberán colocar en su interior los cables de modo que el programa aplique correctamente el factor de agrupamiento por circuitos o cables adicionales, y verifique la disposición introducida.

Para ello se evaluará que el espacio disponible sea suficiente para albergar todos los conductores en su interior teniendo en cuenta el espacio de reserva definido por el usuario y no permitiendo el solapamiento entre conductores ni entre conductores y conducción.

Además, se realiza la comprobación descrita en el apartado 4 de la ITC-BT-21 en la que se indica que las bandejas metálicas deben ser conectadas a tierra, para lo cual se introduce un conductor desnudo a lo largo de toda la bandeja.

Esta distribución, así como el espacio ocupado por la canalización en planta, se representan en el plano junto con sus correspondientes vistas en detalle.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Además, requiere que la licencia de uso disponga de los módulos Implantación, Circuitos con carga distribuida en implantación y Cálculo de redes malladas (este último si alguno de los circuitos distribuidos tienen forma de malla o anillo).

En la página Diseño y comprobación de canalizaciones compartidas dispone de información detallada sobre este módulo de CYPELEC REBT. More info link



CYPELEC REBT. Diseño y comprobación de canalizaciones compartidas CYPELEC REBT. Diseño y comprobación de canalizaciones compartidas



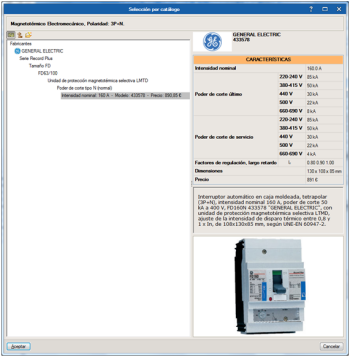

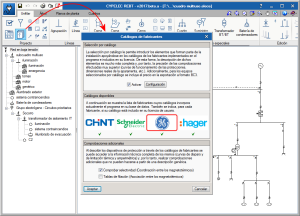

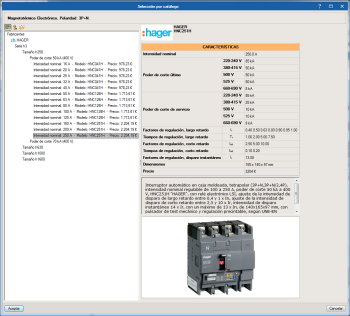

CYPELEC REBT. Características técnicas por catálogo. Productos "SCHNEIDER"

Con el módulo "Características técnicas por catálogo - Productos SCHNEIDER", CYPELEC REBT permite la selección de la aparamenta de SCHNEIDER implementada.

En el caso de magnetotérmicos, la selección por catálogo posibilita la definición exacta de la curva de disparo (i-t), de la curva de limitación térmica (i2t) y de la curva de corriente de pico (i-i), consiguiendo con ello unas comprobaciones de cálculo con las características reales de los dispositivos de protección utilizados.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

En la página "CYPELEC REBT - Características técnicas por catálogo - Productos SCHNEIDER" dispone de más información sobre este módulo de CYPELEC REBT. More info link



CYPELEC REBT. Características técnicas por catálogo. Productos SCHNEIDER



CYPELEC REBT. Características técnicas por catálogo. Productos "CHINT"

Con el módulo "Características técnicas por catálogo - Productos CHINT", CYPELEC REBT permite la selección de la aparamenta de CHINT implementada.

En el caso de magnetotérmicos, la selección por catálogo posibilita la definición exacta de la curva de disparo (i-t), de la curva de limitación térmica (i2t) y de la curva de corriente de pico (i-i), consiguiendo con ello unas comprobaciones de cálculo con las características reales de los dispositivos de protección utilizados.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

En la página "CYPELEC REBT - Características técnicas por catálogo - Productos CHINT" dispone de más información sobre este módulo de CYPELEC REBT. More info link



CYPELEC REBT. Características técnicas por catálogo. Productos CHINT



Comprobación de selectividad

CYPELEC REBT. Comprobación de selectividad (Coordinación entre los magnetotérmicos)

El hecho de incorporar dispositivos de protección a través de los catálogos de fabricantes, permite otras comprobaciones adicionales, entre las cuales está la comprobación de selectividad. La comprobación se realiza para los magnetotérmicos y permite que el interruptor automático (magnetotérmico) de un circuito esté adecuadamente coordinado y sea selectivo con el interruptor automático que le precede y con el dispositivo general de protección.

En los listados de comprobación se puede visualizar si el resultado de la selectividad entre magnetotérmicos es sin selectividad, selectividad parcial o selectividad total. En el caso de selectividad parcial se establece el valor de intensidad hasta el cual los magnetotérmicos son selectivos.

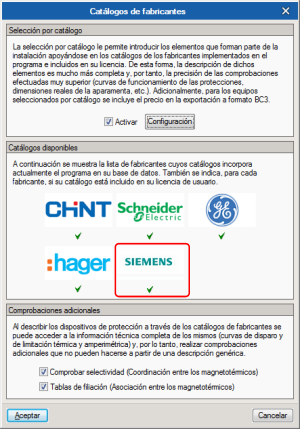

Para que CYPELEC REBT pueda realizar la comprobación de selectividad es necesario que la licencia de usuario disponga de los módulos que incluyan los catálogos de fabricantes deseados (Características técnicas por catálogo. Productos ...) y el módulo "Comprobación de selectividad".

En la página Comprobación de selectividad dispone de información detallada sobre el funcionamiento de este módulo de CYPELEC REBT. More info link



Diseño de cuadros eléctricos

Este módulo permite al proyectista diseñar de una forma rápida y práctica la distribución de la aparamenta en el interior de las envolventes presentes en la instalación eléctrica (armarios, cuadros y cajas de mando y protección). Una vez realizada esta distribución, el programa permite generar el correspondiente plano de detalle de cada envolvente.

Este módulo puede adquirirse con las siguientes versiones de CYPELEC REBT:

Más información More info link.

Esquema multifilar

Este módulo permite generar el esquema multifilar de la instalación. Tras seleccionar el cálculo de intensidades "Por fases" y definir la distribución de las cargas de la instalación, el usuario podrá obtener los planos que conforman el esquema multifilar de conexiones. Se establecerá una distribución de planos realizando una división en función de los subcuadros introducidos. En cada uno de los esquemas se incluyen tanto las conducciones eléctricas como los elementos terminales y su aparamenta de protección correspondiente.

Este módulo sólo puede adquirirse con la versión CYPELEC REBT Obras grandes y muy grandes.

Más información More info link.

Licencia de prueba temporal para CYPELEC REBT y sus módulos

CYPELEC REBT. Información sobre su licencia



CYPELEC REBT incluye la posibilidad de que el usuario pueda obtener una licencia de prueba temporal de 15 días para CYPELEC REBT y para cada uno de los módulos que no tenga incluidos en su licencia de uso.



Para ello, en el diálogo "Información sobre su licencia" (icono Ayuda de la parte superior derecha de la ventana de CYPELEC REBT) se muestran todos los módulos de CYPELEC REBT. Se indica, mediante una marca verde, los módulos incluidos en la licencia del usuario y, con una marca roja, los que no lo están. En estos últimos, aparece un icono junto a la marca roja cuya selección permite obtener una licencia temporal. También se marcan con un círculo rojo con una "T" inscrita (acceso temporal) en aquellos módulos para los que se ha solicitado licencia de prueba. A la izquierda de cada módulo se encuentra el icono Ayuda que incluye un enlace a la página web correspondiente de CYPE donde se da información detallada de ese módulo.



El periodo de prueba empezará a contar a partir del momento en el que se acepte probar el módulo y para ello es necesario disponer de una conexión permanente a Internet de banda ancha.



Cuando el usuario seleccione alguna prestación que corresponda a módulos no incluidos en la licencia de uso, el programa le avisará de los módulos que necesita para poder realizar los cálculos y comprobaciones correspondientes.



Correspondencia entre las licencias de usuario del antiguo Cypelec y el nuevo CYPELEC REBT

Un usuario actualizado a la última versión de los programas de CYPE y que disponga en su licencia de la antigua versión programa Cypelec (Cypelec. Inst. eléctricas de baja tensión) podrá utilizar el nuevo "CYPELEC REBT".

Los permisos para las versiones limitadas de "Cypelec. Inst. eléctricas de baja tensión" también dan acceso a las versiones limitadas de CYPELEC REBT siempre y cuando la licencia esté actualizada a la última versión de los programas de CYPE. Las limitaciones de las versiones LT tienen diferencias en uno y otro programa. En el apartado "Versiones de CYPELEC REBT" de esta página Web puede obtener más información sobre las versiones limitadas de CYPELEC REBT More info link.

Algunos módulos de CYPELEC REBT, tienen correspondencia con módulos de la antigua versión de Cypelec y otros no. Consulte con los departamentos "Comercial" o de "Soporte técnico" de CYPE estas equivalencias entre módulos. More info link

Inicio Volver al inicio

© CYPE Ingenieros, S.A. - Avda. Eusebio Sempere, 5 - 03003 ALICANTE - Tel. 965 922 550 - Fax 965 124 950
Home | CYPE | Novedades | Productos | Tienda | Posventa | Formación | Soporte Técnico | Imagen contacto CYPE Contacto | Imagen telefonos CYPE
Aviso Legal | Actualización de datos | Sugerencias | Trabaje en CYPE | Noticias

Open BIM

Estructuras

MEP

HVAC

Gestión

Documentación

CYPE Ingenieros, S.A.
